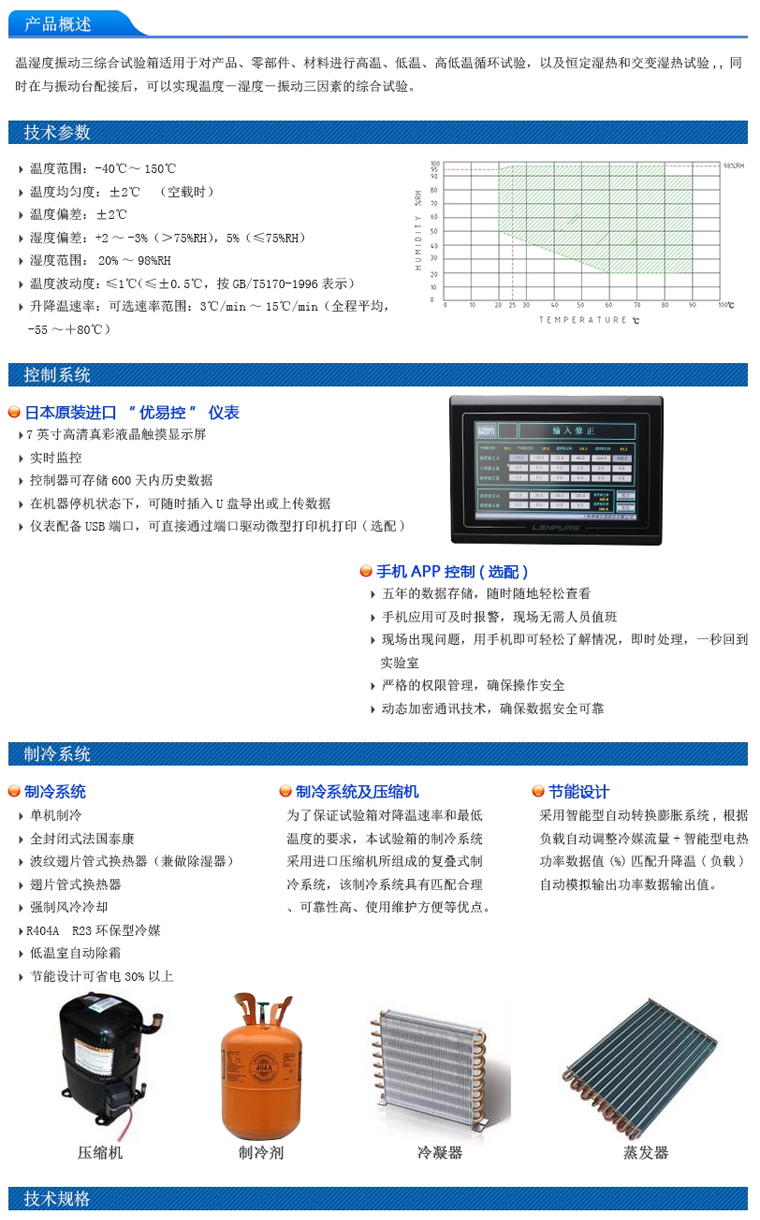

（上述指標均為空載時測得）
（二）試驗室箱體
試驗室箱體結構
整個試驗室為分體式拼裝結構，即試驗室箱體部分、電控部分、調溫調濕系統部分。試驗室箱體部分包括試驗室工作室及圍護結構;風道系統、加熱系統、制冷機組組成調溫調濕系統;電控系統安裝在試驗箱右側，以便于操作使用。試驗室門上設有觀察窗，箱內設有照明燈，試驗室箱體采用板式拼裝結構。
1、內膽：高級不銹鋼板；
2、箱體外殼:鍍鋅覆塑鋼板(顏色為象牙白)；
3、門:雙門對開式；
4、保溫隔熱：隔熱層厚度100 mm，材料聚氨脂發泡；
5、觀察裝置：每只門中部設觀察窗一個 (鋼化三層中空玻璃)；
6、照明：采用5W日光照明燈，由控制柜上開關控制；
7、內部通風：用帶不銹鋼軸的電動機驅動鼓風機通過風道實現強制
8、循環方式：空氣單循環
（三）相對濕度控制及溫度控制：（可配PC控制，打印機需訂貨進說明）
1\日本OYO工業株式會社FK-5461/FK5481系列可程式溫濕度控制器。
顯示器：128*48點、6行*20字的LCD顯示螢?zāi)唬|摸開關
背 光：CFL（冷陰極型螢光燈）
多組PID控制出力：溫度*3、濕度*3，逆動作
6組干接點，提供設備升級空間
資料記憶保存：不揮發性RAM
程式段數100STEP、程式組10個PATTEN
可選擇聯機、遠程控制
可輸出數據至電腦，以便數據打印、存儲。（需訂貨時說明）
控制方式：熱平衡調溫調濕方式
2\日本OYO工業株式會社7751/7756系列可程式中文觸摸屏溫濕度控制器。（備選）
顯示器：128*128點、觸摸屏操作
背 光：CFL（冷陰極型螢光燈）
多組PID控制出力：溫度*3、濕度*3，逆動作
12組干接點，提供設備升級空間
資料記憶保存：不揮發性RAM
程式段數100STEP、程式組100個PATTEN
可選擇聯機、遠程控制
可輸出數據至電腦，以便數據打印、存儲。
控制方式：熱平衡調溫調濕方式
語言：中/英文顯示
（四）濕度控制
1、加濕：
加濕系統采用了臺灣進口電子液位控制器，水源為內置式固定水箱，通過泵式控制，加濕用水自動回收，及過濾循環使用，無需頻繁加水。
2、除濕：
a\除濕采用凝露法,箱內裝有除溫器,由制冷系統提供冷源 ,使工作室內空氣中的水蒸汽在除濕器上凝露成水,排出箱外.為保證試驗箱長期連續工作的可靠性,制冷系統為獨立單級制冷機組成，選用為法國“泰康”牌原裝壓縮機組。
b\當需低濕度運度運行時（50%R。H），由于冷機除濕無法滿足其要求，故需使用專用吸附除濕設備進行除濕，采用轉輪除濕。（此裝置主要用于低濕度試驗室，需訂貨時說明）
(五)空氣處理系統
工作室內部空氣進入置于后端的空氣處理風道內，空氣處理系統內部有下列部件 ：
1、空氣冷卻蒸發器
2、除濕盤管
3、加熱裝置
4、壓力平衡孔
5、加濕裝置
六、試驗箱配置的自動報警保護裝置：
1、超溫報警保護器
2、欠相缺相保護
3、快速保險絲
4、壓縮機高低壓、過電流保護
5、線路保險絲及全護套式端子
6、缺水保護開關
7、加濕器缺水保護
當設備出現故障時，壓縮機或電控系統會自動斷電，保護設備不被損壞
二、DZD-3000-電動式振動試驗臺部分
1 概述
DZD-3000-電動式振動試驗臺是根據載流導體在磁場中受力而發生運動的原理，采用先進的機械結構和先進的工藝制作，主要特點為：磁路采用雙磁路強磁場結構，動圈采用無骨架繞組，動圈支撐系統采用懸臂支架和空氣彈簧支撐，功放采用先進的開關放大電路，系統保護功能齊全，采用智能式控制，冷卻形式為強迫風冷。
本電動振動試驗臺各項技術指標均符合GB/T 13310-91《電動振動臺技術條件》和企標Q/320502SN001-2002《DV、DC系列電動振動試驗系統》的要求。
2 系統原理框圖
電源： 380V±10% AC 50Hz 60kVA
3 系統技術指標
激 振 力： 正弦：29400N （3000kg.f）
頻 率 范 圍 ： 垂直臺：5Hz~2500Hz
額定加速度： 980m/s2（100g）
額 定 速 度 ： 1.7m/s
額 定 位 移 ： 51mm（p-p）
最 大 載 荷 ： 1000kg
運動部件有效質量： 垂直臺：25kg
電 源 ： 3相4線 380VAC±10% 50Hz
消 耗 功 率 ： 45kVA
連續工作時間： 8h
工 作 環 境 ： 溫度0~40℃
濕度≤90%RH（25℃）
保 護 功 能 ： 本系統具有12種自動保護聯鎖功能。
設備自重：5T
4 各構成部分簡要介紹
4.1 功率放大器 KA-30
4.1.1開關功率放大器特點
開關功率放大器轉換效率高，可靠性好，我廠是國內首家自己研制開發成功并批量生產的廠家。關鍵部件采用國外進口元器件，各項技術指標均占國內領先地位，達到國外近代水平。
4.1.2主要技術指標
輸 出 功 率： 30kVA
頻 率 范 圍： 5~3000Hz
信 噪 比： ≥65dB
輸入信號電壓： ≤1.5rms
輸 入 阻 抗： ≥15kΩ
電 源： AC 3相50Hz 380V±10%
冷 卻 方 式： 強制風冷
4.1.3開關功放工作原理方框圖
4.2. 垂直臺臺體DZD-3000
4.2.1 結構與特點：
DZD-3000是寬頻帶電動振動臺，工作頻率范圍5~2500Hz，既可作正弦振動也可作隨機振動，其結構是（1）由驅動線圈、骨架、臺面構成活動系統；（2）活動系統的支撐導向系統；（3）磁路系統等部分組成。在活動系統支撐結構中采用了獨特的搖臂式導向和軸向空氣彈簧懸掛方式，因此具有橫向負載強，波形精度高的特點，即使在額定負載下也能達到額定的51mmP-P位移值。
磁缸懸掛于耳軸結構上，可以垂直、水平90°旋轉，因此很容易選擇試驗所需的振動方向。在耳軸結構里采用隔振彈簧和直線導向的懸掛方式，結構中的隔振裝置消除了內外部振動相互干擾的影響。
4.2.2 技術指標：
（1） 臺 面 尺 寸 ： φ320mm
（2） 安 裝 試 件 孔 ： 16-M10
（3） 容許偏心力矩 ： 25kN.cm
（4） 軸方向的懸掛 ： 空氣彈簧
（5） 隔 振 裝 置 ： 多層橡皮
SDVC-2正弦振動控制儀技術參數
1 技術參數
頻率范圍：2-5000 Hz
頻率顯示方式：四位十進制LED數字浮點顯示
頻率穩定度：±50PPm/OC
輸出電壓：3Vrms(在壓控制時為7Vrms)正弦波
頻率響應：≤±0.5 dB
頻率掃描方式：線性、指數
掃頻速率: 0.1－10 oct/min
掃頻控制: 掃描可在任意頻率處返回
掃描可在任意頻率處停止,保持定頻振動
測量范圍: 加速度1-2000m/s2
速度0.1-200dm/s
位移0.1-100mm(p-p)
位移X0.1 0.01-20mm(p-p)
測量精度: ≤5%
壓縮總量: ≥80dB
壓縮精度: ≤±1dB
壓縮速度: 隨頻率自動調節
交越頻率: 三點
設定振級: 四段(每段可選擇加速度、速度、位移)
預置功能: 可設置定頻振動時間或掃頻振動周期數、設置值到自動停振。時間設置：0.1-9998分
(注意：如果設置滿9998分，系統就不能自動停止運轉，必須人工操作)
周期設置: 1-9998個（與時間設置“注意”相同）
單程掃描設置: 0000
連續(周期或時間設置): 9999
暫停功能: 在閉環定振時，可控制振動臺暫停或恢復運行。
開環保護功能：在閉環定振時，一旦開路，自動停振，以防失控。
外控功能：為外部功率放大器提供零輸出信號和預置周期或時間到信號。
2 工作條件
電源電壓： 380V±10% 50Hz
環境溫度: 0-40℃
相對濕度: 小于85%
周圍環境: 無影響正常工作的電磁場干攏和振動,無腐蝕性介質的環境。
TB-1212垂直擴展臺面技術指標
臺面尺寸：1200×1200（mm）
上限頻率：300Hz
重 量：300KG
|
